DEXON MBD 940

kompletní sada, true-diverzitní, UHF, PLL, IR zpětný přenos, automatické nalazení, spárování, skenování, ladění ze 100 frekvencí, nastavitelný výkon, dosah 130 m, digitální klíčování pomocí ID a dig. filtrování, kompresor, expander, 2 šumové brány, squelch, kovový transportní kufr

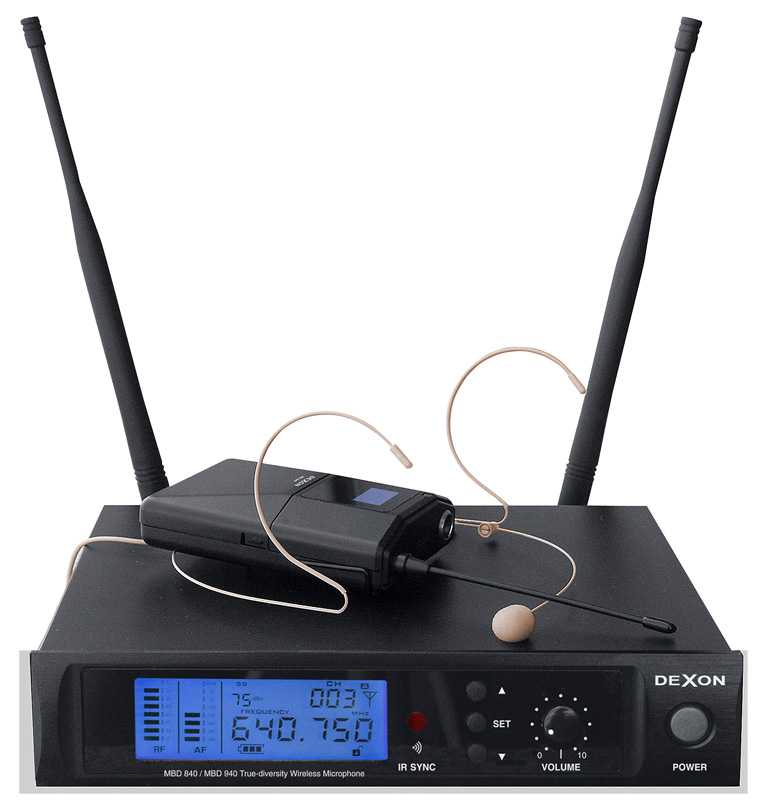

MBD 940 obsahuje přijímač, vysílač za oděv, náhlavní elektretový nenápadný mikrofon, náhlavní elektrodynamický robustní mikrofon a klopový mikrofon. Řada MBD je vyrobena s ohledem na praktičnost použití, se současným zachováním příznivé ceny. Nedosahuje sice zvukové a příjmové kvality mikrofonů nejvyšší řady MBC, ale na rozdíl od konkurence, která mikrofony v podobné cenové relaci nabízí ve strohém provedení, nalezneme zde řadu digitálních funkcí a provedení s displejem, včetně true-diverzitního rádiového přenosu.

Výbavou u řady MBD 940 je zpětný IR přenos do vysílacího mikrofonu, a nová technologie přenosu signálu, kdy se používá modulace doplněná o digitální klíčování pomocí ID kódu. Přijímač obsahuje citlivý tuner, takže pracovní dosah je až 130 m, který u konkurence nenajdete. Přenosové vlastnosti jsou vynikající.

Kvalitě mikrofonu dopomáhá i výborná mikrofonní vložka, true-diverzitní UHF přenos s PLL systémem, kompresor, expander, 2 šumové brány a limiter. I komfort obsluhy je zde zajímavý. Jmenujme funkci synchronizace, skenování, umlčení, i nastavení audia, vysílacích a příjmových podmínek. Samozřejmostí je možnost přelaďování a zpětné IR synchronizace vysílajícího mikrofonu nad 100 frekvenčními kanály.

Bezdrátové mikrofony jsou v souladu se všeobecným oprávněním VO-R/10/01.2019–1 (frekvenční pásmo g) a plánem využití rádiového spektra PV-P/10/03.2019–3 Českého telekomunikač­ního úřadu.

přijímač:

true-diverzitní UHF tuner, 1 kanál, PLL
zpětný IR přenos pro snadné automatické nalazení a spárování pomocí funkce IR SYNC
MBD 940 obsahuje přijímač, vysílač za oděv, náhlavní elektretový nenápadný mikrofon, náhlavní elektrodynamický mikrofon, klopový mikrofon
podsvětlený LCD displej
indikace: síla VF signálu, audio úroveň, číslo frekv. kanálu, naladěná frekvence, využití tunerů diverzitního modu, stav baterie vysílajícího mikrofonu, uzamčení, umlčení, skenování, IR synchronizace
potenciometr pro snadné nastavení výstupní hlasitosti
funkce skenování rádiového pásma SCAN
digitální ladění, k dispozici je 100 kanálů (frekvencí)
digitální nastavení citlivosti a komprese tuneru (SQUELCH parametr v dB)
kompresor, expander, 2 šumové brány
nová generace tuneru s vysokou citlivostí a vysílače s nízkou spotřebou
digitální klíčování přenosu pomocí ID, nehrozí tak rušení s jinými bezdrátovými mikrofony
digitální filtrování neužitečných frekvenčních postranních pásem

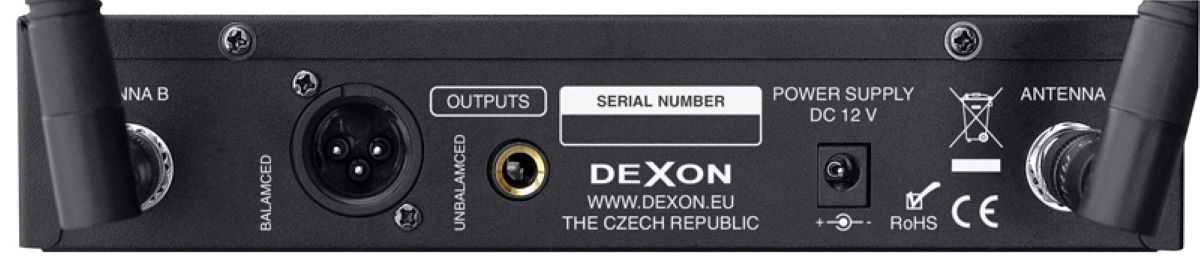

sym. výstup konektorem XLR a nesym. výstup konektorem Jack 6,3
přibalen kabel s konektory XLR / XLR
výstupní úroveň 300 mV ef. / nesym, ±150 mV ef. / sym.
minimální zatěžovací impedance 2,2 kΩ
funkce dočasného umlčení
využívá frekvenční pásmo 640 – 690 MHz, pro nalazení je k dispozici až 100 frekv. kanálů. Tím odpadají problémy s nalaďováním dokupovaných vysílačů a se sestavováním složitějších kombinací pohromadě. Taktéž na vysílačích (ručních mikrofonech nebo vysílačích za oděv) se automaticky nastavuje jeden ze sta možných frekvencí pomocí funkce IR SYNC, kdy přijímač zpětně, pomocí IR přenosu, „sdělí“ vysílači, kde se má naladit.
přímo v souladu s všeobecným oprávněním VO-R/10/01.2019–1 (frekvenční pásmo g) a s plánem využití rádiového spektra PV-P/10/03.2019–3 ČTÚ
šířka pásma přenosu 25 MHz
frekvenční rozsah audio 30 – 16 000 Hz
frekvenční stabilita ? 0,002%
citlivost tuneru –98 dBm (10 ?V)
FM (F3E) modulace
zkreslení THD < 0,5 %
odstup S/N > 80 dB
IR vysílací LED pro párování a automatické nastavení vysílače
odnímatelné antény na konektorech BNC (bajonet), možné propojení na ext. antény
pracovní teplota –10 – +50 °C
napájení adaptérem (je součástí) 12 V DC / 500 mA
příkon 3 W
včetně transportního kovového kufru
rozměry 210 × 44 (1U) x 200 mm
hmotnost 1,07 kg

vysílač za oděv pro klopový nebo náhlavní mikrofon:

vypínač
podsvětlený LCD displej
indikace: naladěná frekvence, stav baterií, umlčení
skrytý přepínač pro nastavení velikosti vyzářeného výkonu
vyzářený výkon 10 nebo 30 mW
dosah cca. 130 m ve volném prostoru
frekvenční rozsah audio 50 – 15 000 Hz / –3dB
frekvenční stabilita vysílání ±0,002 %
hloubka modulace ±45 kHz
IR čidlo pro párování a automatické nastavení podle přijímače
konektor miniXLR 3 pin pro připojení náhlavního nebo klopového mikrofonu
podpora elektretového i elektrodyna­mického mikrofonu
možnost také připojení linkového signálu nebo snímače hudebního nástroje
klipsna pro upevnění vysílače za oděv
napájení 2× AA 1,5 V tužkové baterie, doba provozu > 8 h
rozměry 70 × 92 × 27 mm
hmotnost s bateriemi 0,12 kg
