DEXON JPA 1185IP

audio modul pro gongy a hlášení, IR dálkové ovládání, digitální IP technologie audio ozvučení, LAN vstup, vysoký komfort softwaru systému NetAudio – mp3 playlisty, internetová rádia, časový plánovač, vstupy, uživatelé, neomezený počet mixážních relací, konektivita do VoIP, SIP, RTP, serverové řešení, vysoká účinnost, kvalitní zvuk

Technické vlastnosti samotné ústředny

„Pětkovou“ řadou modelů JPA 1185IP, JPA 1305IP a JPA 1505IP uvádíme na trh nejenom rozhlasové ústředny komfortní, ale také robustní – testované v přísných podmínkách. Dbáme také na to, aby ústředna pěkně vypadala, proto jsou opatřeny čelním panelem z kartáčovaného hliníku.

Praktické poznatky nás navedly na ergonomičtější koncepci výbavy. Ovládání je nyní takové, že uživatel nejprve pomocí voliče vybírá zdroj hudby, následně nastaví jeho hlasitost a poté přizpůsobí mikrofon. Tímto způsobem jsme minimalizovali počet ovládacích prvků, takže obsluha je srozumitelnější.

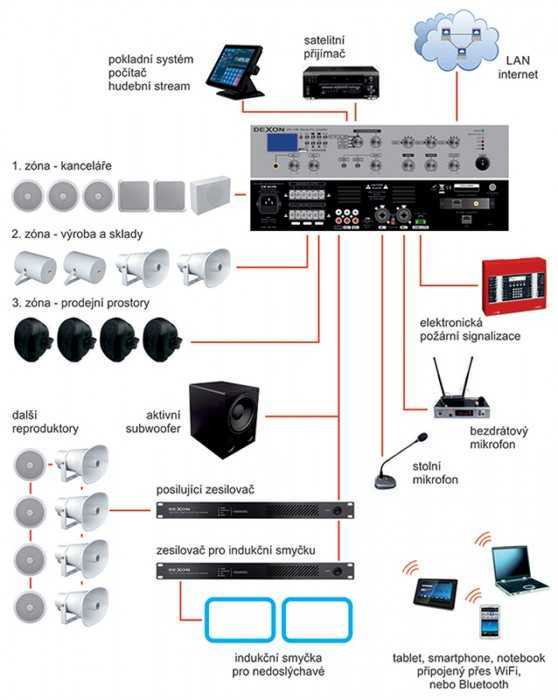

Rozhlasové ústředny jsou vybaveny přehrávačem Mp3 souborů z SD paměťové karty nebo USB, FM tunerem, samozřejmě mikrofonními i linkovými vstupy, včetně prioritního, a Bluetooth konektivitou, takže je nyní možné vzdáleně přehrávat podkresovou hudbu z chytrého telefonu nebo tabletu. Musíme rovněž jmenovat zabudovaný audio modul, který slouží k přehrávání gongu a hlášení s možností externího spuštění. Aby variabilita ústředny byla co nejširší, je výstup koncipován jako třízónový. Je tak snadné ozvučit různé prostory s různými hlasitostmi.

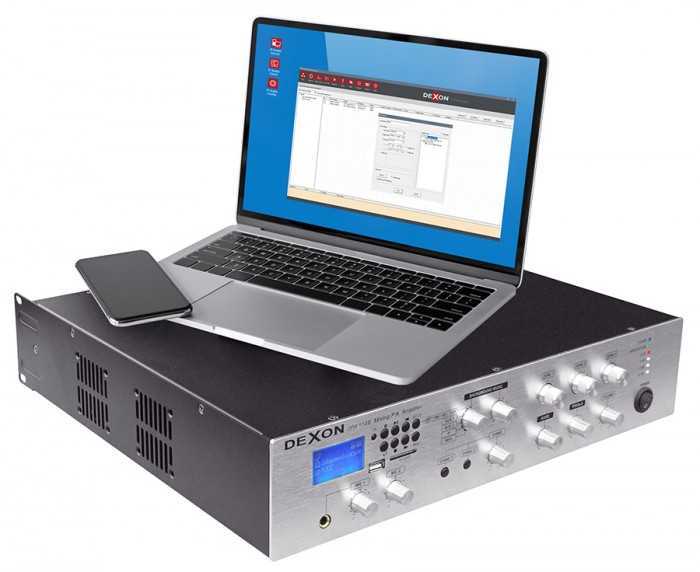

Pojetí samotné vnitřní elektroniky je vskutku moderní. Používáme zásadně zesilovač ve třídě D s výstupním transformátorem a řízený spínaný zdroj, to vše s vysokou účinností nad 87 % a nízkým šumem. Rozhlasové ústředny mají vestavěnu IP kartu a tvoří tak tak ústřednu v digitálním systému IP ozvučení NetAudio (umožňuje mp3 playlisty, internetová rádia, časový plánovač, softwarové vstupy, uživatele, neomezený počet mixážních relací, konektivitu do VoIP, SIP).

výkon JPA 1185IP: 180 W, JPA 1305IP: 300 W, JPA 1505IP: 500 W
výstup na dílčí 3 zóny ve vysokoimpedančním režimu 100 V s nastavením hlasitosti
výstup na 1 zónu v nízkoimpedančním režimu 4 a 8 Ω a ve vysokoimpedančním režimu 50, 70 a 100 V
vestavěný zesilovač ve třídě D s účinnosti 87 % a řízené napájení spínacím zdrojem s účinností 92 %
1 vstup Mic konektorem Jack 6,3 nesym. na předním panelu a konektorem Jack 6,3 / XLR sym. na zadním panelu, s funkcí priority a s nastavením míry umlčení, s fantomovým napájením, vst. úroveň 5 mV, vst. impedance 1,5 kΩ / sym., 2 kΩ / nesym.
1 vstup Mic konektorem Jack 6,3 / XLR sym. se sepnutelným fantomovým napájením, vst. úroveň 5 mV, vst. impedance 1,5 kΩ / sym., 2 kΩ / nesym.
2 vstupy Aux stereo konektory RCA Cinch, vst. úroveň 320 mV, vst. impedance 10 kΩ
1 stereofonní výstup OUTPUT konektory RCA Cinch, pro nahrávání nebo posílení ext. zesilovačem, úroveň 900 mV, min. zatěž. impedance 100 Ω

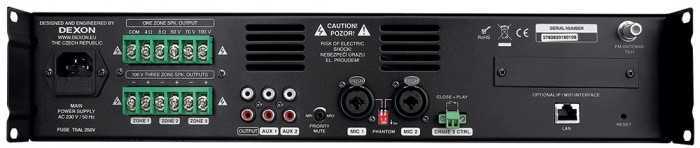

výstup na reproduktory pomocí šroubovacích svorek. Možno připojit jako 3 dílčí nebo jako jednu velkou zónu.
digitální modul přehrávače Mp3 souborů z USB (Flash paměti) nebo SD / MMC paměťové karty s podporou kapacity až 16 GB
vestavěný Bluetooth receiver, pro snadné přehrávání z chytrého telefonu nebo tabletu
spárování s Bluetooth zařízením není chráněno heslem
podpora zpětného ovládání (např. posun po skladbách) Bluetooth vysílajícího zařízení
vestavěný FM tuner s rozsahy FM 87,5 – 108 MHz
99 paměťových míst FM tuneru
vestavěný softwarový equalizér pro Bluetooth a USB přehrávání, režimy rock, pop, classic, jazz, bass, cut, normal
LED display multifunkčního přehrávače
možnosti opakování přehrávání (vše nebo daná skladba jednou) na dálkovém ovládači
možnost automatického a ručního nalazení tuneru, ukládání stanic do paměti
konektor (typu F) pro napojení 75Ω koaxiálního kabelu antény, pro tuner multifunkčního přehrávače. Anténa tedy musí pracovat v pásmu FM 87,5 – 108 MHz.
vestavěný audio modul pro gongy a hlášení. Z výroby je nastaveno a nahráno: Chime 1 = gong spustitelný tlačítkem na předním panelu, Chime 2 = evakuační hlášení v češtině spustitelné tlačítkem na předním panelu, Chime 3 = evakuační hlášení v češtině spustitelné spínacím kontaktem na zadním panelu. Servisním zásahem je možné všechny tři audio soubory editovat.

IR dálkové ovládání ústředny
všechny stereo vstupy a zdroje jsou převáděny do mono formátu přímo ústřednou

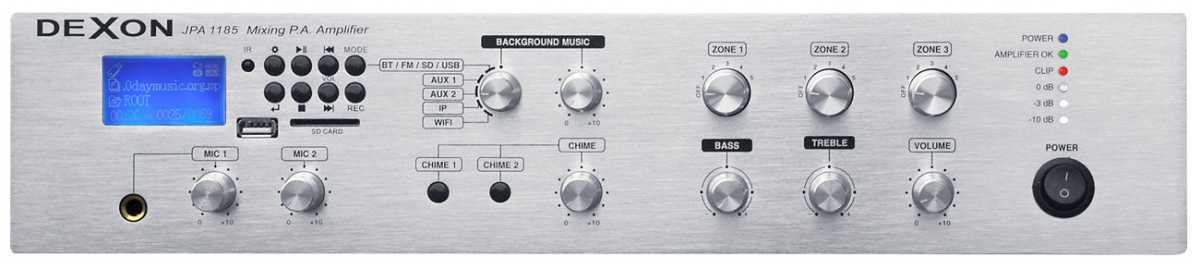

novodobá koncepce intuitivního ovládání ústředny. Rozhlasová ústředna je osazena tzv. voličem hudby a jedním nastavením hlasitosti. Uživatel tak nejdříve zvolí, který zdroj hudby chce poslouchat a poté jeho hlasitost. Není tak zatížen nepřehledným množstvím potenciometrů.
oddělené nastavení hlasitosti pro vstupy Mic 1 a Mic 2
indikace úrovně výstupního signálu, zapnutí, limitování signálu a stavu vnitřního zesilovače
aktivní chlazení ventilátorem
2 pásmový frekvenční korektor ± 2,5 dB na 200 Hz a ± 5 dB na 10 kHz
vestavěný limiter proti přebuzení ústředny
výstupní ochrany proti zkratu, přehřátí, přebuzení, nadměrnému zatížení
odstup S/N > 70 dB
zkreslení THD < 0,1 %
frekvenční rozsah 80 – 16 000 Hz / +1, –3 dB
napájení AC 230 V / 50 Hz
pracovní teplota – 10 – + 40 °C
rozměry 435×90 (2U) x 405 mm
hmotnost JPA 1185IP: 8,6 kg, JPA 1305IP: 9,1 kg, JPA 1505IP: 9,6 kg
Technické vlastnosti IP systému NetAudio

Pořiďte si moderní digitální IP ozvučení Není vidět, je virtuální, a přesto hraje. A k tomu s obrovským komfortem a sofistikovanými moderními funkcemi.

Nepotřebujete žádnou velkou rozhlasovou ústřednu.
Nepotřebujete žádné dlouhé napájecí kabely.
Nepotřebujete žádné dlouhé reproduktorové kabely.
Vyjde vás to levněji.
Nainstalujete to rychleji.

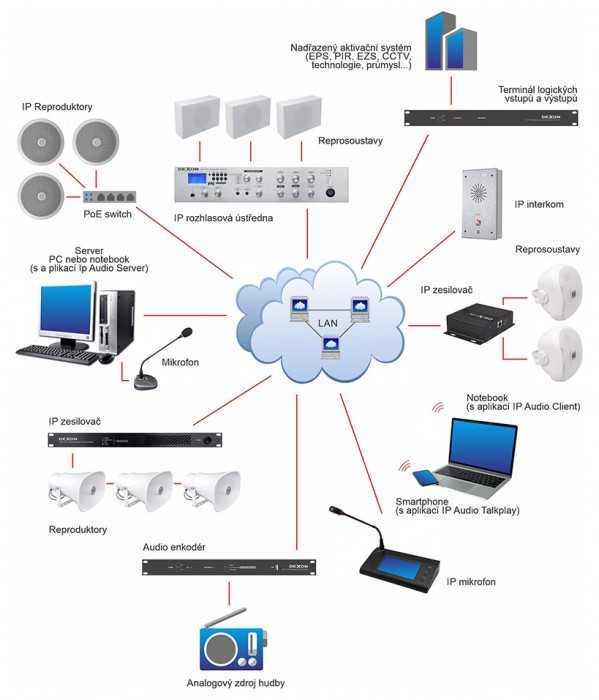

Jenom do vaší počítačové sítě zapojíte IP zesilovače (ústředny) a na ně rovnou reproduktory. Inteligentně, bez námahy, bez složitého napájení a kabeláže. Pak nainstalujete software do počítače a obslužné aplikace např. do chytrého telefonu nebo tabletu. A je hotovo.

Jak to funguje?

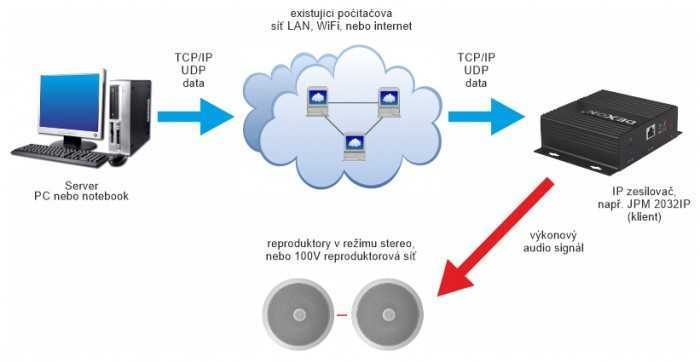

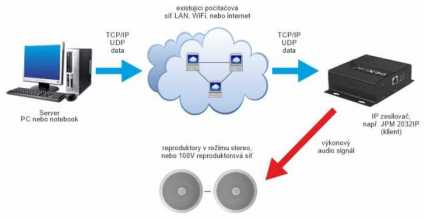

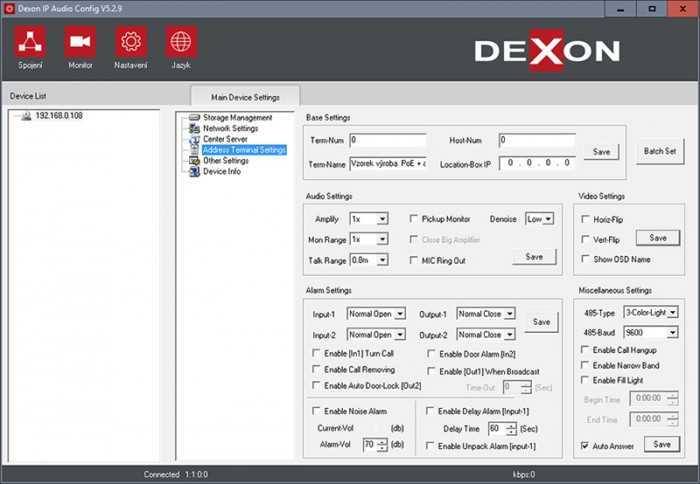

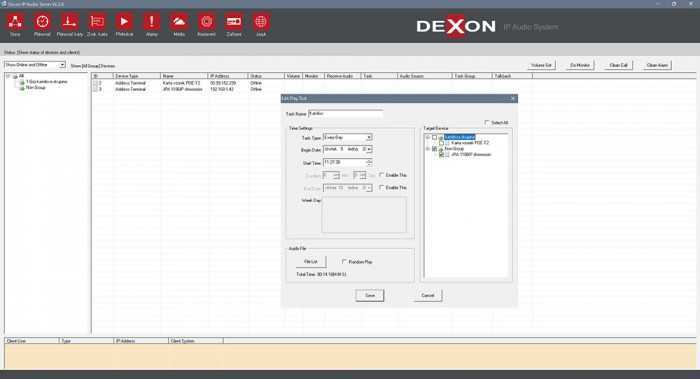

Koncová zařízení, tedy např. IP zesilovače či převodníky přijímají TCP/IP data z počítačové sítě a převádí je rovnou na výkonový signál, který dodávají reproduktorům. U méně výkonných modelů, jako je např. NetAudio minizesilovač, napájení můžeme „brát“ rovnou z LAN sítě (tzv. PoE). Mozkem systému je technologie NetAudio – propracovaný balík software v počítači, tabletu nebo chytrém telefonu. Nejenom, že si můžete definovat až 1000 zón, ale hlavně disponuje obrovským komfortem – má v sobě přehrávače Mp3, internetová rádia, plánovače, správu uživatelů, vstupy zvukové karty, podporu přepážkových mikrofonů a mnoho dalšího. Nic nezapojujete, jenom klikáte. V pohodlí, bez šroubováku.
